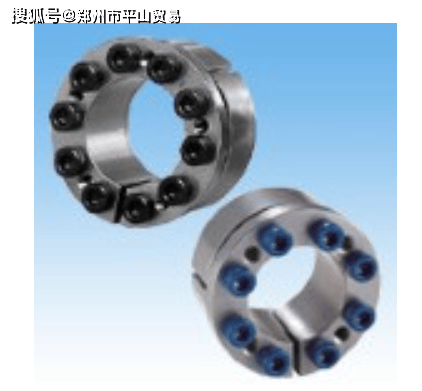

TSUBAKI椿本动力锁PL010X023KE郑州市平山贸易

TSUBAKI椿本动力锁PL010X023KE郑州市平山贸易

TSUBAKI椿本动力锁PL010X023KE郑州市平山贸易

TSUBAKI椿本动力锁PL010X023KE郑州市平山贸易

标准规格

・小直径尺寸的商品齐全，最适合小型步进马达、伺服马达输出轴连接。

・零件数量少的简单构造，性价比高。

适用轴径：Φ5～Φ100

扭矩范围：7.5～9900N・m

适用公差：轴：h6，h7，js6，js6，k6，m6，（h9，h10）凸台孔：H8

适用面粗糙度：Ra1.6

※轴公差为h9，h10时，传递扭矩为目录值的90%。

不锈钢规格

・本体材质采用奥氏体系不锈钢材料，具有高的耐腐蚀性。

・紧固螺栓采用特殊润滑涂层，组装时不需要涂油。

・与其他公司产品相比具有更高的传递扭矩，同时抑制产生面压的设计，所以也可以对应小径凸台。

另外，紧固螺栓数量也很少，也可以削减组装工时。

・与KE系列相同，可使用标准品对应伺服马达等的正公差轴。

展开全文

适用轴径：Φ5～Φ50

扭矩范围：5.0～836N・m

适用公差：轴：h6，h7，js6，js6，k6，m6，（h9，h10）凸台孔：H8

适用面粗糙度：Ra1.6

※轴公差为h9，h10时，传递扭矩为目录值的90%。

无电解镀镍规格

・尺寸、传递扭矩均与KE标准系列相同。无扭矩下降。

・主体没有剥离，实施了无电解镀镍。

・对紧固螺栓实施有润滑效果的特殊表面处理，组装时不需要涂油。无铬环保。

※与其他规格不同，适用轴公差为h8，凸台孔公差为H8，请注意。

适用轴径：Φ5～Φ100

扭矩范围：7.5～9900N・m

适用公差：轴：h8凸台孔：H8

适用面粗糙度：Ra1.6

低面压规格

・通过采用专用螺栓，降低了产生面压。（螺栓颜色：蓝色）

・壁厚不足，对于发生面压强度不足而不能使用的小直径凸台可以对应。

・轴强度不足时也可考虑。

・与标准规格相同，可对应广泛的轴公差。

※传递扭矩比标准规格低，请从商品一览表中在产品详细画面上确认。

适用轴径：Φ5～Φ100

扭矩范围：6.3～8290N・m

适用公差：轴：h6，h7，js6，js6，k6，m6，（h9，h10）凸台孔：H8

适用面粗糙度：Ra1.6

※轴公差为h9，h10时，传递扭矩为目录值的90%。
